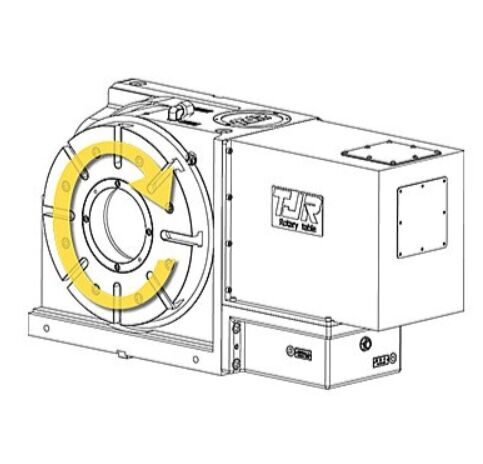

MetalTec TOPMILL 850F 4-х осевой вертикальный обрабатывающий центр с ЧПУ

НАЗНАЧЕНИЕ:

Вертикальные многоцелевые обрабатывающие центры TOPMILL 850F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

КОМПЛЕКТАЦИЯ:

Технические характеристики

• Модель TOPMILL 850S

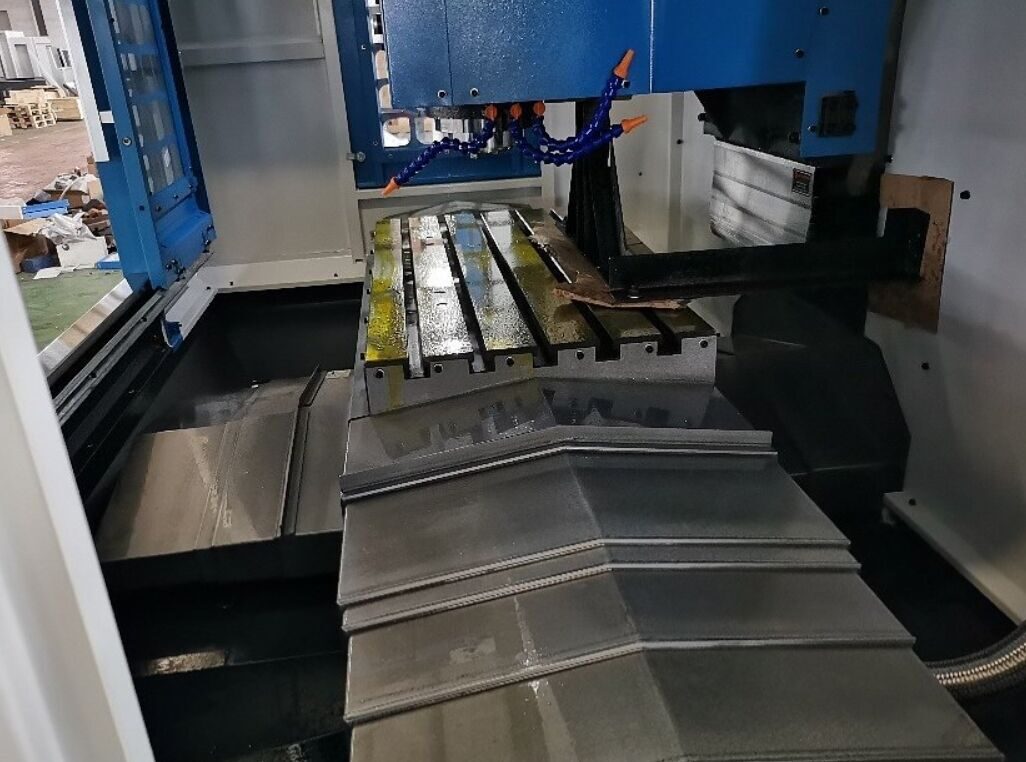

• Размеры рабочего стола, мм 1000 х 500

• Наибольшая нагрузка на стол, кг 600

• T-пазы стола, мм 18 х 150 х 5

• Перемещение по оси X, мм 800

• Перемещение по оси Y, мм 500

• Перемещение по оси Z, мм 500

• Расстояние от торца шпинделя до поверхности рабочего стола, мм 150 - 710

• Расстояние от шпинделя до колонны, мм 610

• Направляющие перемещения, X / Y / Z Линейные направляющие (С3)

• Шарико-винтовые пары, X / Y / Z Класс точности P4

Шпиндель VOLIS (Тайвань) – ременной привод:

• Обороты шпинделя, об/мин^-1 12 000

• Охлаждение шпинделя масляное

• Мощность электродвигателя главного привода (пост. / 30 мин.), кВт 7,5 / 11

Инструментальная система OKADA (Тайвань):

• Тип хвостовика инструмента ВТ40

• Емкость магазина инструмента 24

• Максимальный вес устанавливаемого инструмента, кг 8

• Максимальный диаметр устанавливаемого инструмента, мм 100

• Максимальная длина устанавливаемого инструмента, мм 300

Скорость перемещений:

• Быстрые перемещения по осям Х / Y / Z, мм/мин 30 000 / 30 000 / 20 000

• Скорость обработки, мм/мин 1 - 12 000

Точность:

• Точность позиционирования, мм ± 0,005 / 300

• Повторяемость, мм ± 0,003 / 300

Энергопотребление:

• Напряжение, В / Частота, Гц 380 ± 10% / 50 ± 10%

• Общая установленная мощность, кВт 18

Пневмосистема:

• Давление воздуха, МПа 0,6

Габаритные размеры:

• Длина, мм 2800

• Ширина, мм 2300

• Высота, мм 2560

• Вес, кг 5500
