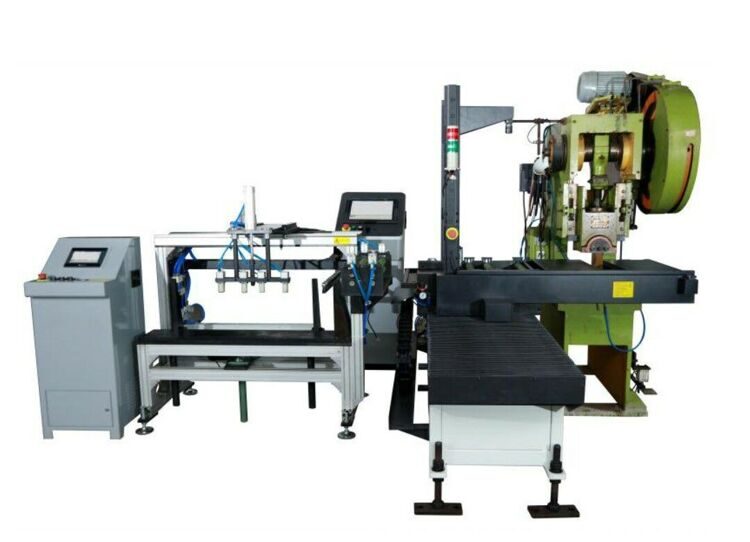

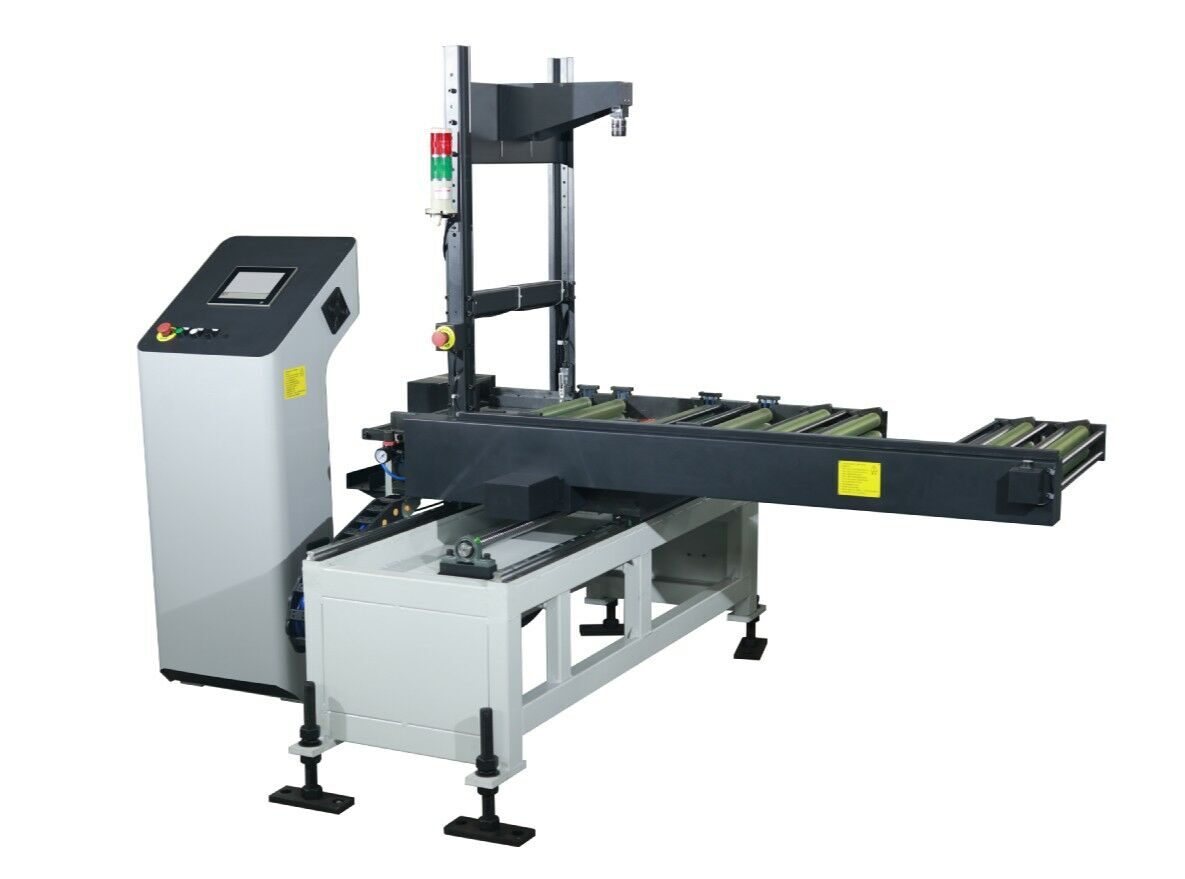

Штамповочный сканер-позиционер с ЧПУ, Декарт

Предыдущий Следующий

Артикул: нет

Рейтинг:

0 голосов

Новая разработка в области автоматизации технологии холодной штамповки. Установка предназначена для повышения эффективности технологии штамповки при обеспечении высокого уровня охраны труда.

В наличии 1

1 949 721 р.

Количество:

Купить в 1 клик

К сравнению

В избранное

Распечатать

Описание

Установка автоматически сканирует заготовку (не обязательно ровную, можно использовать и отходы от штамповки) и определяет в какой части заготовки можно расположить деталь. Далее раскладывает детали на заготовке и происходит автоматическая штамповка.

Преимущества штамповочного сканера-позиционера «Декарт»

Повышение эффективности штамповки:

снижение стоимости заготовки (уменьшение трудоёмкости при рубке на гильотине),
увеличение производительности (максимальная скорость позиционирования 50000 мм/мин).

Экономия материала:

в 1,5 раза больше деталей из одного объёма металла,
уменьшение отходов в 2,5 раза,
возможность штамповки из неликвидных заготовок.

Экономия на заработной плате до 9-ти раз:

Один человек может обслуживать 3 пресса.

Удешевление штампов на 30%:

Можно использовать 2-х колоночные и без колоночные штампы,
Штампы без направляющих, шаговых ножей и ловителей.

Охрана труда:

Присутствие человека непосредственно около пресса не требуется.

Сравнение использования материала на примере детали «Шайба Ø20»

Штамповка позиционером "Декарт"	Классическая штамповка из полосы

Вес заготовки 2,49 кг Вес отходов 0,43 кг Количество деталей 336 шт	Вес заготовок 2,49 кг Вес отходов 1,1 кг Количество деталей 220 шт

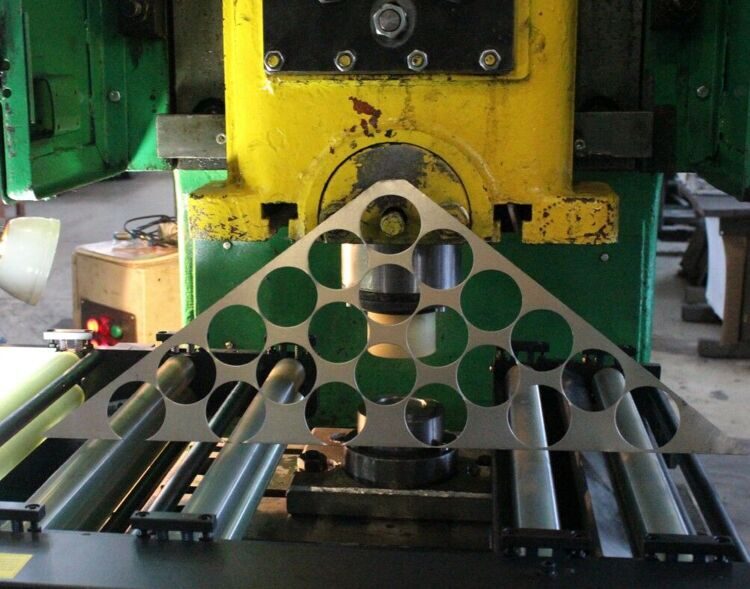

Примеры использования отходов штамповки

Технические характеристики сканер-позиционера «Декарт»

Управляемые оси	2 (X \ Y)
Точность управления	10000 пульсов/мм
Тип управления	импульсный
Диапазон координат	±999.99мм
Максимальная частота пульсов	100kHz
Максимальная рабочая скорость	50000мм/мин
Разрешение камеры	5Mp 1944(V) * 2592(H)
Тип камеры	«Camera sensor: 1/2.5” rolling shutter CMOS»
Рабочее напряжение	DC 6В~30В
Входное напряжение	AC 200В～240В
Рабочая температура	от 0℃ до +50℃
Относительная влажность	10-80%

Габаритные размеры сканер-позиционера с ЧПУ «Декарт»

Модель	Серия	Ширина рабочей части штампа, мм	Мин. длина заготовки, мм	Макс. ширина заготовки, мм	Макс. размер детали, мм	Толщина заготовки, мм	Размер экрана, дюйм	Авто. смазка ШВП	Защитные кожухи ШВП	Макс. ускорение
BC-A5-GT500	А5	140	410	500	˂80	0,5-2,5	8	-	-	3G
BC-A5-GT500-Plus	А5-Plus	140	410	500	˂80	0,5-2,5	15	+	+
BC-C5-GT500	С5	228	494	500	˂80	0,5-2,5	8	-	-
BC-C5-GT500-Plus	C5-Plus	228	494	500	˂80	0.5-2.5	15	+	+
BC-H5-GT500	H5	292	558	500	˂160	0.5-2.5	8	-	-
BC-H5-GT500-Plus	H5-Plus	292	558	500	˂160	0.5-2.5	15	+	+
BC-F5-GT500	F5	252	568	500	˂160	3.0-6.0	8	-	+
BC-A2-GT500	A2	140	350	500	˂80	0.5-2.5	8	-		2G
BC-A2DZ-GT500	A2DZ	90	170	500	˂60	0.5-2.5	8	-	-
BC-B2S-GT500	B2S	172	450	500	˂80	0.5-2.5	8	-	-

Краткое описание узлов штамповочного сканер-позиционера

1. Высокопрочная рама

Высокопрочная полноразмерная рама, изготовленная с использованием высокотехнологичной сварки, может выдерживать нагрузку до 63 тонн, обеспечивая стабильную и надежную работу.

2. Технология компенсации неровности заготовки

Валик может свободно повторять кривизну поверхности листа. Для компенсации неровности листа во время движения, приводные ролики имеют ход по высоте.

3. Интеллектуальная технология поджима

Индукционный датчик регулирует давление, так что пластины из разных материалов более равномерно перемещается и не деформируются.

Индукционный датчик штампа Декарт

4. Система Push-pull

Три комплекта резиновых роликов в начале и на конце, обеспечивают плавный ход заготовки. Система Push-pull позволяет полностью использовать заготовку без технологического отхода, диаметр резинового ролика составляет > 50 мм.
