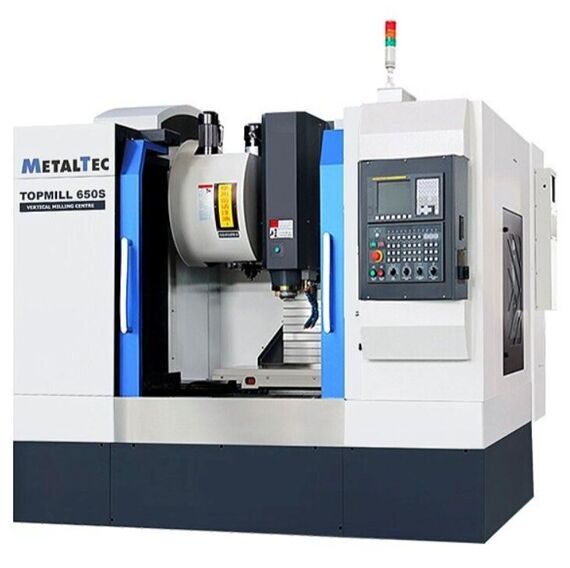

MetalTec TOPMILL 650S 4-х осевой вертикальный обрабатывающий центр с ЧПУ

Описание

НАЗНАЧЕНИЕ:

Вертикальные многоцелевые обрабатывающие центры TOPMILL 650S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Станок выполняет такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

КОМПЛЕКТАЦИЯ:

Технические характеристики:

• Модель TOPMILL 650S

• Размеры рабочего стола, мм 800 x 420

• Наибольшая нагрузка на стол, кг 500

• T-пазы стола, мм 18 x 80 x 5

• Перемещение по оси X, мм 650

• Перемещение по оси Y, мм 450

• Перемещение по оси Z, мм 510

• Расстояние от торца шпинделя до поверхности рабочего стола, мм 150 - 660

• Расстояние от шпинделя до колонны, мм 470

• Направляющие перемещения, X / Y / Z Линейные направляющие (С3)

• Шарико-винтовые пары, X / Y / Z 4012 / 4012 / 4012 / Класс точности P4

Шпиндель VOLIS (Тайвань) – ременной привод:

• Обороты шпинделя, об/мин 8000

• Мощность электродвигателя главного привода (пост. / 30 мин.), кВт 5,5 / 7,5

Инструментальная система OKADA (Тайвань):

• Тип хвостовика инструмента ВТ40

• Емкость магазина инструмента 24

• Максимальный вес устанавливаемого инструмента, кг 15

• Максимальный диаметр устанавливаемого инструмента, мм 100

• Максимальная длина устанавливаемого инструмента, мм 300

Скорость перемещений:

• Быстрые перемещения по осям Х / Y / Z, мм/мин 24 000 / 24 000 / 20 000

• Серводвигатели SIEMENS, X/Y/Z, нм 7,5 / 7,5 / 15

• Скорость обработки, мм/мин 1 - 10 000

Точность:

• Точность позиционирования, мм ± 0,005

• Повторяемость, мм ± 0,003

Энергопотребление:

• Напряжение, В / Частота, Гц 380 ± 10% / 50 ± 10%

• Общая установленная мощность, кВт 9 - 11

Пневмосистема:

• Давление воздуха, МПа 0,6

Габаритные размеры:

• Длина, мм 2350

• Ширина, мм 2270

• Высота, мм 2500

• Вес, кг 4300
