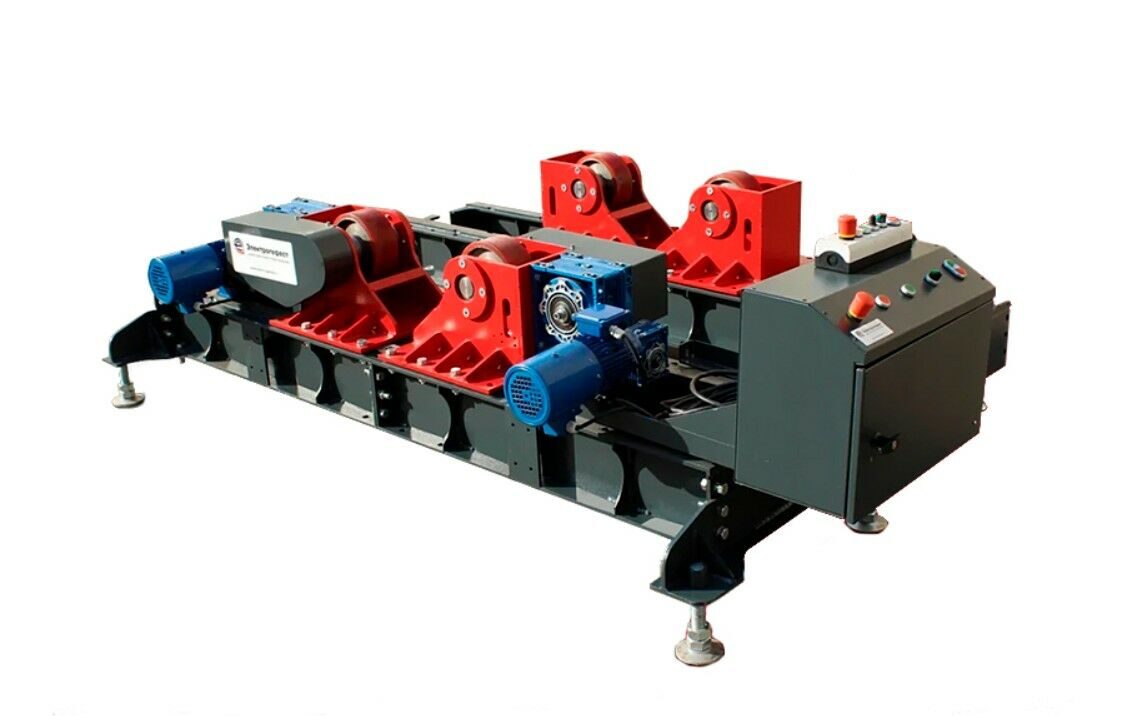

Роликовый вращатель переставного типа, Электрогефест (Россия)

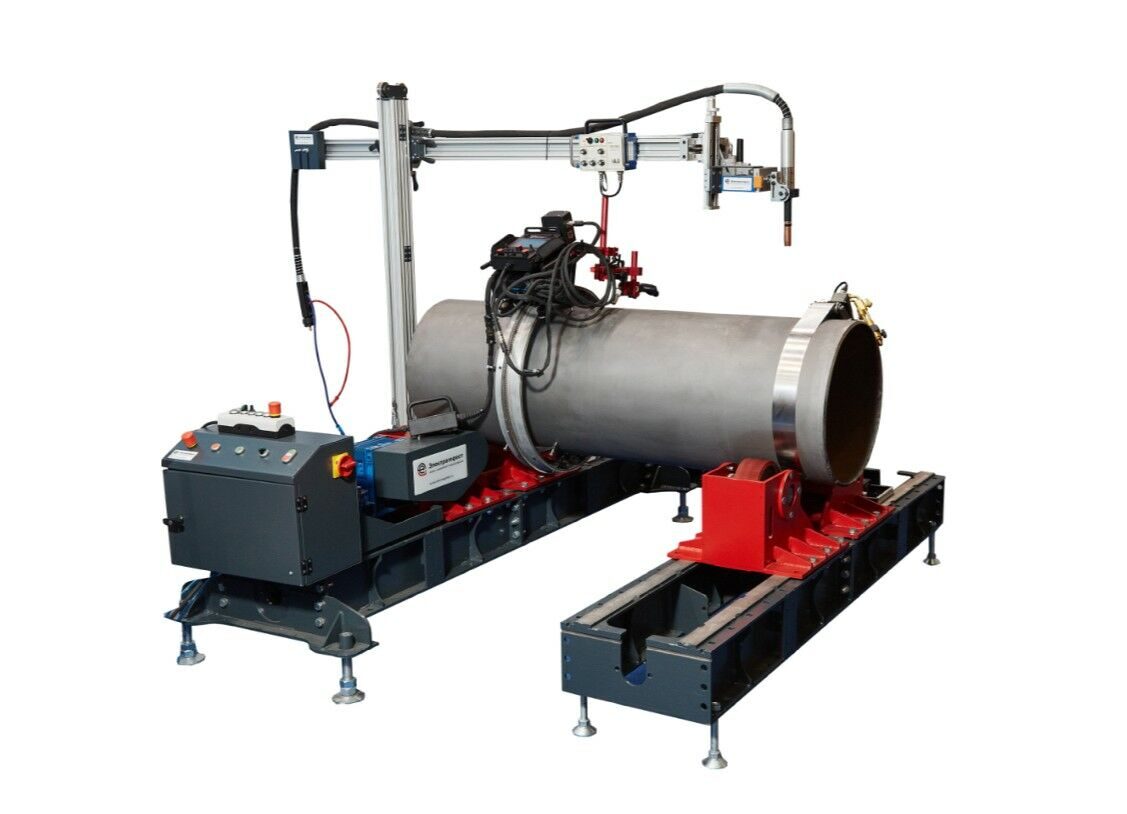

Роликовые вращатели – основной вид оборудования для позиционирования и перемещения во время сборки и сварки цилиндрических заготовок и ёмкостей. Роликовые вращатели могут использоваться совместно со сварочными колоннами всех типов, а так же сварочными порталами и платформами.

Основным элементом роликового вращателя являются опорные ролики, на которых размещаются свариваемые ёмкости. Опорные ролики служат для вращения свариваемых обечаек и ёмкостей. Каждый роликовый вращатель состоит из отдельных секций: одной приводной секции и одной холостой секций. Секции роликового вращателя устанавливаются на одной оси для правильной ориентации свариваемых заготовок. Расстановка секций и количество холостых секций выбирается в зависимости от принятой технологической схемы, а также массы и длины деталей ёмкости.

Конструктивные особенности вращателя Электрогефест

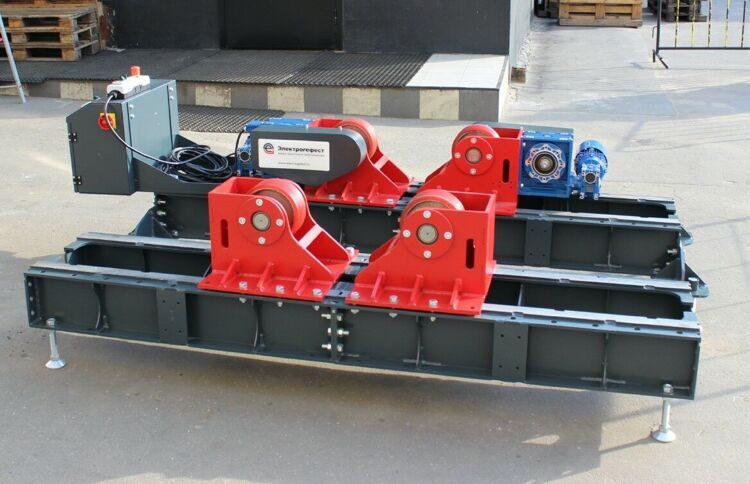

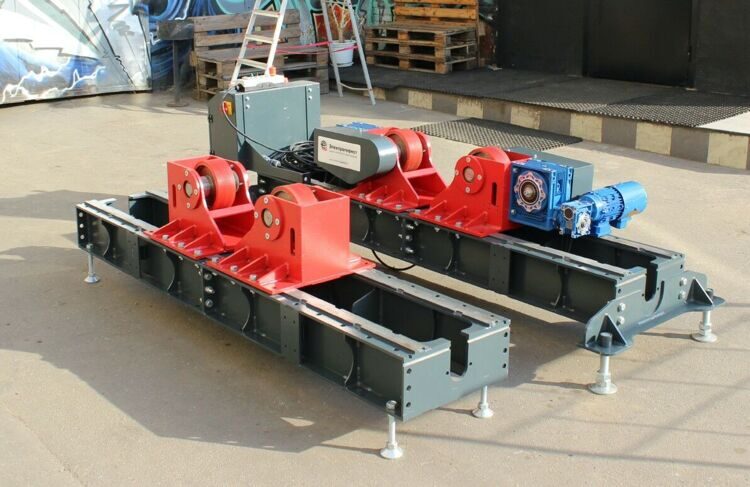

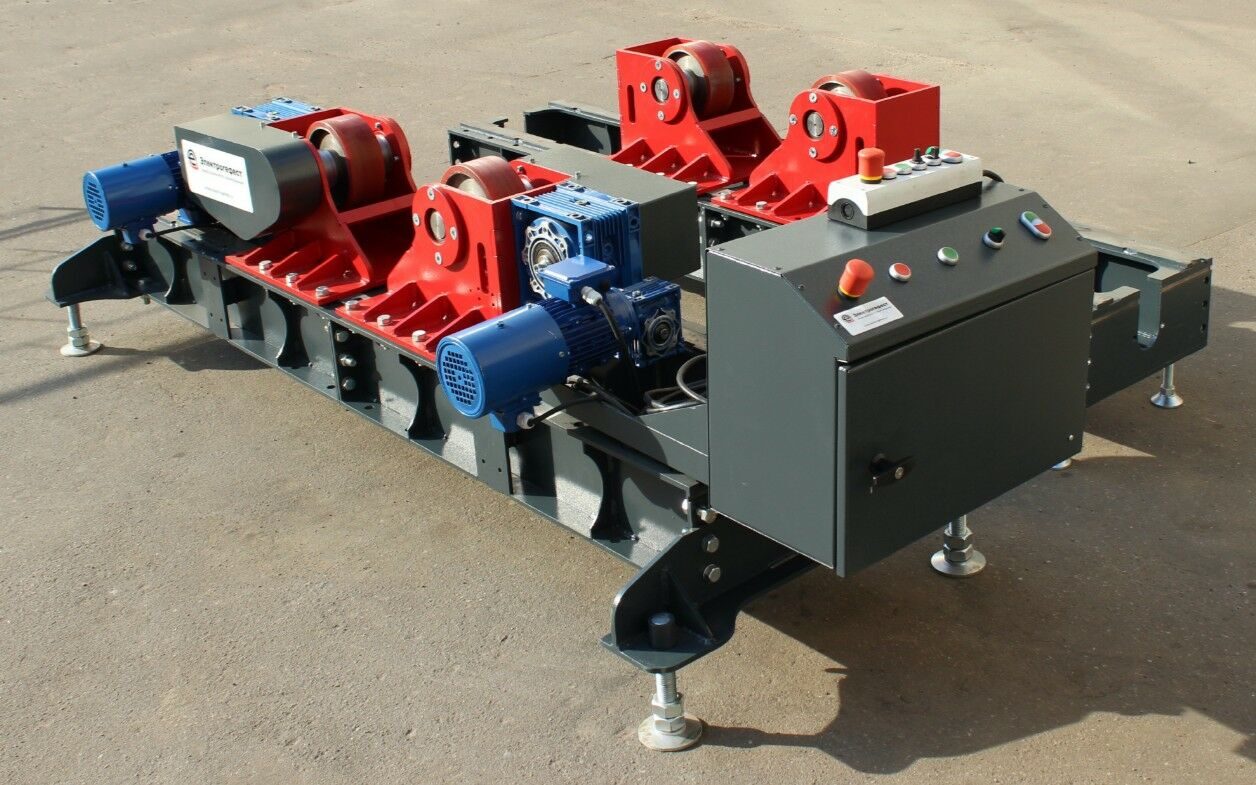

Каждая секция вращателя состоит из прочной стальной сварной рамы, на верхней поверхности которой крепятся фрезерованные направляющие для установки блоков с опорными роликами. Для настройки секции роликового вращателя на диаметр изделия необходимо переставить блоки с опорными роликами и закрепить их в отверстиях, выполненных в верхней планке секции.

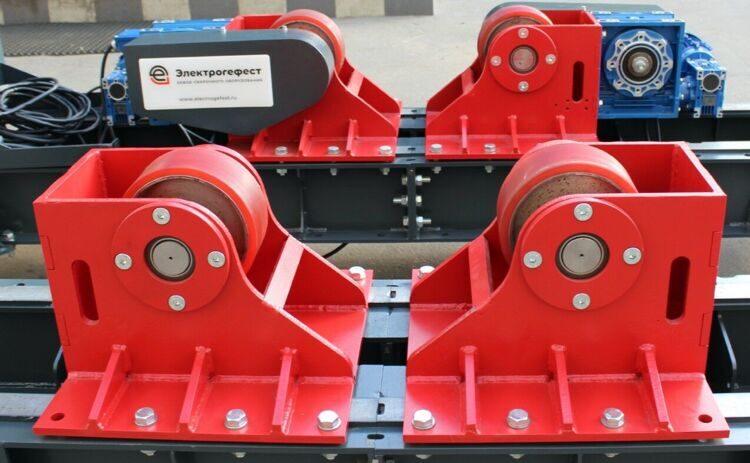

В качестве опции возможна поставка секций с раздвижением роликов посредством ходового винта, приводимого в движение электродвигателем. Прочные стальные ролики с встроенными осями на силовых шарикоподшипниках могут быть покрыты стальными бандажами или взаимозаменяемыми шинами из прочной резины или полиуретана. Секции некоторых моделей имеют сдвоенные ролики, что обеспечивает стабильную и долговечную работу за счет распределения нагрузки.

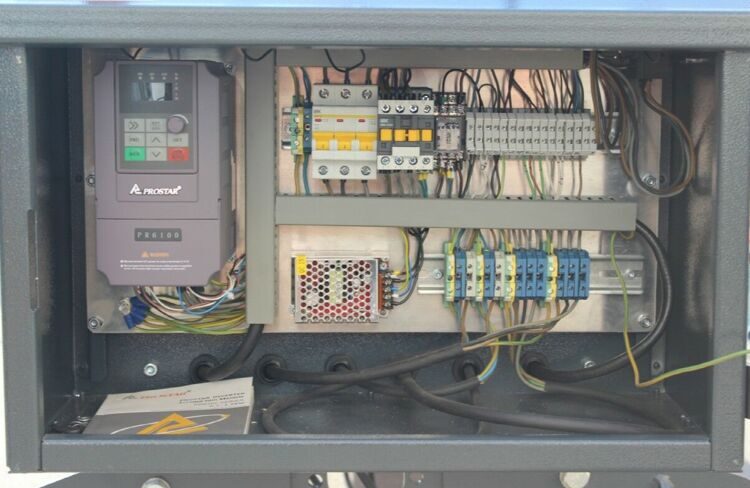

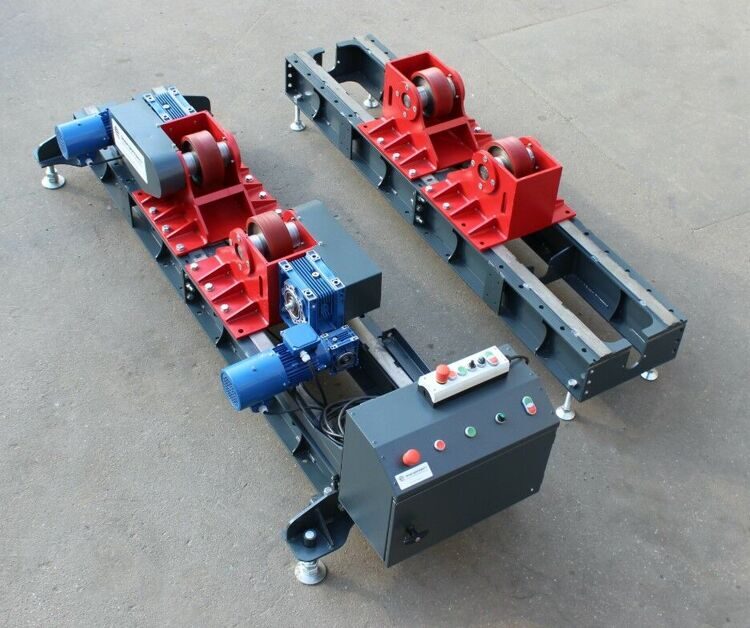

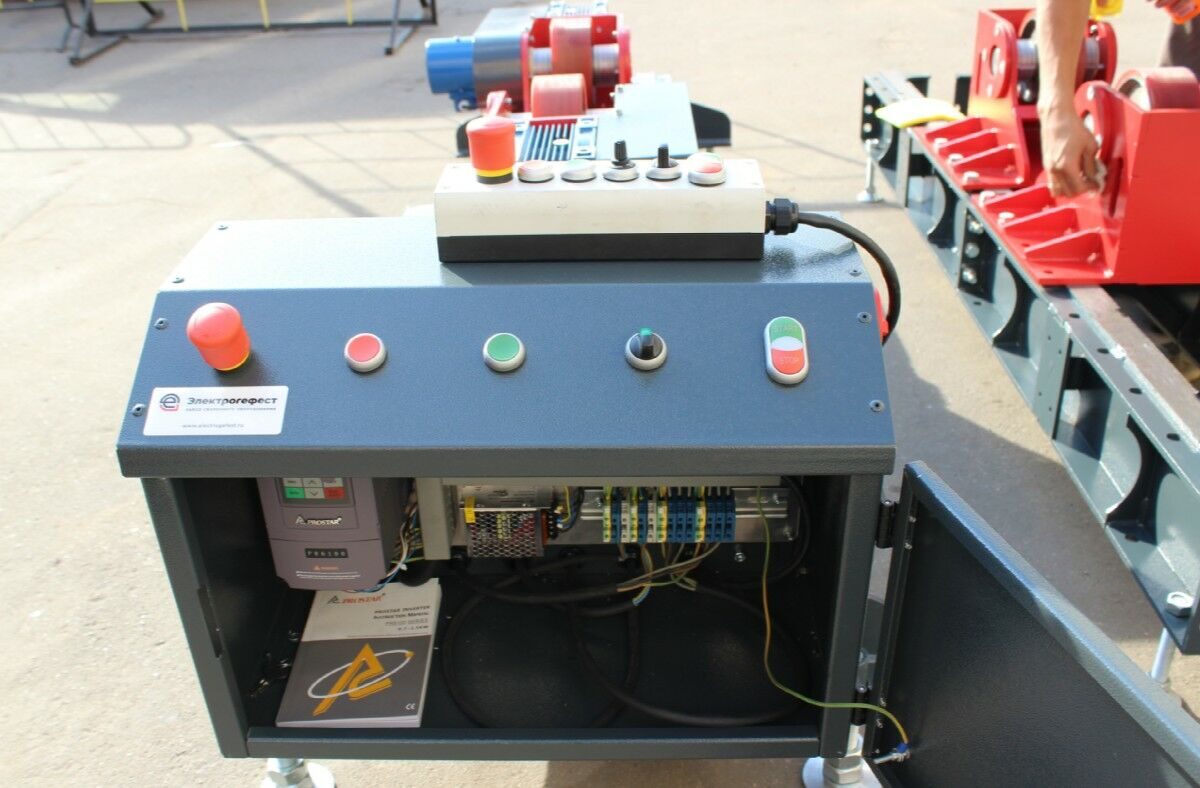

Приводная секция оборудована двумя электродвигателями переменного тока с редукторами и инверторным регулятором привода с плавным регулированием скорости вращения. Инверторный контроллер включает встроенный блок управления для изменения направления вращения и плавной регулировки скорости вращения. В качестве опций возможны: установка секций вращателя на передвижные тележки с ручным или электрическим приводом перемещения, установка ходового винта с ручным или электрическим приводом для перемещения роликов вдоль балки, установка механической системы «Анти-дрейф».

Технические характеристики вращателя Электрогефест
