Сварочные роликовые вращатели с устройством «Анти-дрейф» серии INKT-F, INTEGRAL

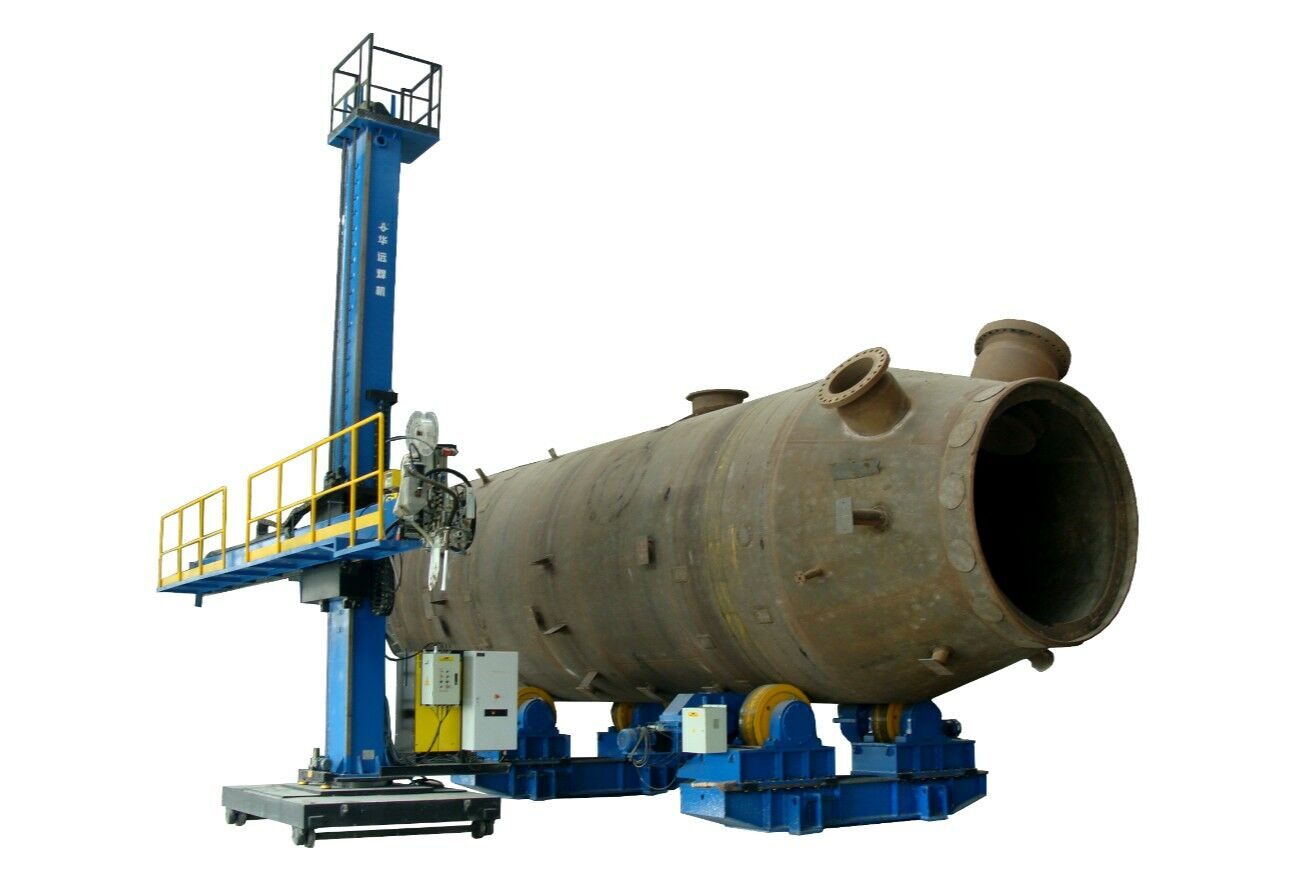

Роликовые вращатели – основной вид оборудования для позиционирования и перемещения во время сборки и сварки цилиндрических ёмкостей. Роликовые вращатели могут использоваться совместно со сварочными колоннами всех типов и сварочными порталами и платформами.

Основным элементом роликового вращателя являются опорные ролики, на которых размещаются свариваемые ёмкости. Также опорные ролики служат для вращения свариваемых ёмкостей.

Каждый роликовый вращатель состоит из отдельных секций: приводной секции и нескольких неприводных секций. Секции роликового вращателя устанавливаются в ряд для размещения свариваемых ёмкостей. Расстановка секций и количество неприводных секций выбирается в зависимости от принятой технологической схемы, а также массы и длины деталей ёмкости.

Из-за того, что сечение свариваемых ёмкостей отличается от окружности, при вращении ёмкости может возникнуть так называемый «дрейф» - осевое смещение детали, существенно ухудшающее качество сварки. Для того, чтобы избежать или компенсировать это смещение, роликовые вращатели могут оборудоваться специальной системой «Анти-дрейф».

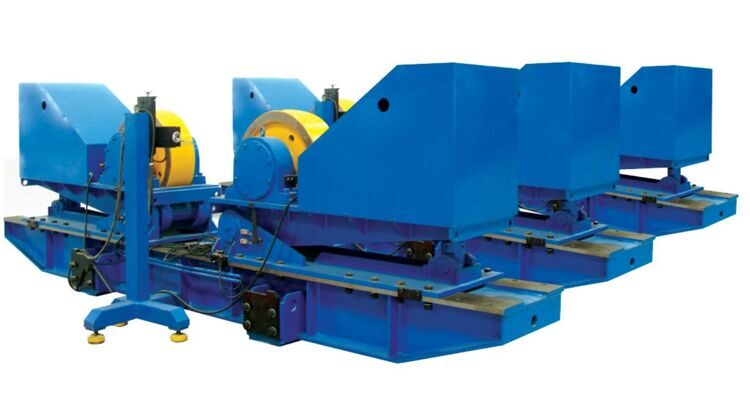

Сварочные роликовые вращатели с автоматическим устройством «Анти-дрейф» разработаны на основе регулируемых сварочных роликовых вращателей. Неприводные секции заменены подъёмными. Смещение и направление проверяется оптико-электронным датчиком, контроллер системы автоматически регулирует подъём неприводных секций в соответствии со смещением для предотвращения соскальзывания изделия с роликов.

Преимущества роликовых вращателей INKT-F, INTEGRAL

• Рама вращателя имеет высокую надёжность и хорошую жёсткость после термической обработки (отжига).
• Опорные ролики с возможностью перемещения и регулировки расстояние между центрами роликов для настройки на различный диаметр обрабатываемой детали.
• Все опорные ролики полностью стальные, имеют большую грузоподъёмность и длительный срок службы.
• На приводной секции каждый ролик имеет свой привод с двигателем и редуктором, рама привода выполнена подъёмной для приведения в действие перемещения заготовки.
• Частотный преобразователь всемирно известного производителя, который имеет широкий диапазон регулировки частоты вращения и высокую точность, все параметры могут быть запрограммированы и записаны.

Устройство «Анти-дрейф» на роликовых вращателях используется в основном для предотвращения осевого смещения заготовки. Существуют различные типы механических и подъёмных систем «Анти-дрейф». В основном используются для сварки толстостенных ёмкостей.

Сварочные роликовые вращатели с механическим устройством «Анти-дрейф» являются вспомогательным устройством, которое создаются на основе регулируемых сварочных роликовых вращателей или саморегулирующихся сварочных роликовых вращателей.

Устройство «Анти-дрейф» имеет дополнительные функции регулировки высоты и направления. Может быть установлено на фундаменте роликовых вращателей или на земле. Для защиты обрабатываемой детали используются ролики специальной конструкции.

Технические характеристики вращателей INKT-F, INTEGRAL

Примечание: По особой спецификации может быть изготовлено оборудование в соответствие с требованиями клиента.
