АВТОМАТИЗИРОВАННЫЙ КОМПЛЕКС ЛАЗЕРНОЙ ОБРАБОТКИ FL-CPM

Автоматизированная система для лазерной обработки FL-CPM

FL-CPM - универсальная система лазерной обработки. Модульная конструкция координатной системы и широкий выбор съёмных навесных элементов крепления заготовок дают возможность создать Вашу уникальную конфигурацию установки. Любая конфигурация под лазерную сварку, наплавку или термообработку. Комплекс лазерной обработки FL-CPM это возможность просто и эффективно автоматизировать производство и внедрить передовые лазерные технологии . Установка понятней чем робот, не требует сложного программирования, обеспечивает необходимую точность и высокое, стабильное качество. Комплекс позволяет производить лазерную и гибридную сварку, лазерную наплавку тел вращения и плоских деталей, лазерное термоупрочнение поверхностей в т.ч. внутренних и резьбовых. Внедрение лазерных технологий позволяет существенно снизить себестоимость продукции, улучшить качество, уменьшить трудоёмкость технологических процессов.

МОДУЛЬНАЯ КОНСТРУКЦИЯ И ШИРОКИЙ ВЫБОР СЪЁМНЫХ НАВЕСНЫХ ЭЛЕМЕНТОВ КРЕПЛЕНИЯ ЗАГОТОВОК ДАЮТ ВОЗМОЖНОСТЬ СОЗДАТЬ УНИКАЛЬНУЮ КОНФИГУРАЦИЮ СТАНКА, В ШИРОКОМ ДИАПАЗОНЕ ВАРЬИРОВАТЬ РАЗМЕРЫ И СПОСОБ ОБРАБОТКИ ДЕТАЛИ.

FL-CPM - лучшее технологическое решение для Вашего производства

• экономит время и затраты;
• использует новейшие высокотехнологичные волоконные лазеры IPG с гарантией 3 года и удобным сервисным обслуживанием;
• жесткая сварная конструкция, широкий выбор съёмных навесных элементов крепления заготовок;
• все компоненты FL-CPM произведены и поддерживаются IPG

1. ИТТЕРБИЕВЫЙ ВОЛОКОННЫЙ ЛАЗЕР YLS

• Мощность 2-10 кВт.
• Не требует обслуживания.
• КПД более 40%.

2. ЧИЛЛЕР ВОДА-ВОЗДУХ IPG LC

• Охлаждение лазера и оптической головки.
• Моноблочное исполнение с воздушным либо водяным охлаждением конденсатора.

3. ШКАФ УПРАВЛЕНИЯ

• Электро и пневмо компоненты.
• Система управления на базе контроллера SIEMENS.

4. ДРУГИЕ ЭЛЕМЕНТЫ

• Механизм подачи присадочной проволоки.
• Съёмные навесные элементы крепления заготовки.

5. СИСТЕМА ПЕРЕМЕЩЕНИЯ

• Модульная конструкция координатной системы – продольный ход инструмента до 10 м.
• Единый несущий элемент для привода инструмента и крепления деталей.
• 4 оси синхронного перемещения: 3 оси линейного перемещения инструмента (оси X, Y, Z) и одна ось вращения детали/заготовки (ось А).
• Две дополнительные оси с ручной механической настройкой наклона/поворота оптической головки (оси B и С).

6. СТОЙКА УПРАВЛЕНИЯ

• Сенсорная HMI-панель SIEMENS и мобильный пульт.
• Элементы управления HMI-панели обладают различным уровнем доступа.

7. ОПТИЧЕСКАЯ ГОЛОВКА СЕРИИ FLW D30/50

• Wobble - модуль колебания луча.
• Опционально возможна установка системы слежения за швом.

8. ЗАЩИТНАЯ КАБИНА

• Специальная защитная кабина 1 класса ограждает оператора от лазерного излучения.
• Многоуровневая система безопасности.

Особенности Автоматизированной системы для лазерной обработки FL-CPM

ОБЩЕЕ

- автоматизация процессов
- простота управления
- гибкость и экономичность процессов
- минимальные тепловые деформации и напряжения
- отсутствие разлегирования

ЛАЗЕРНАЯ СВАРКА

Сварка без разделки кромок стыка, уменьшенный расход сварочных исходных материалов, увеличенная скорость сварки, возможность сварки больших толщин (до 20 мм) за один проход, возможность сварки широкого спектра сталей и сплавов

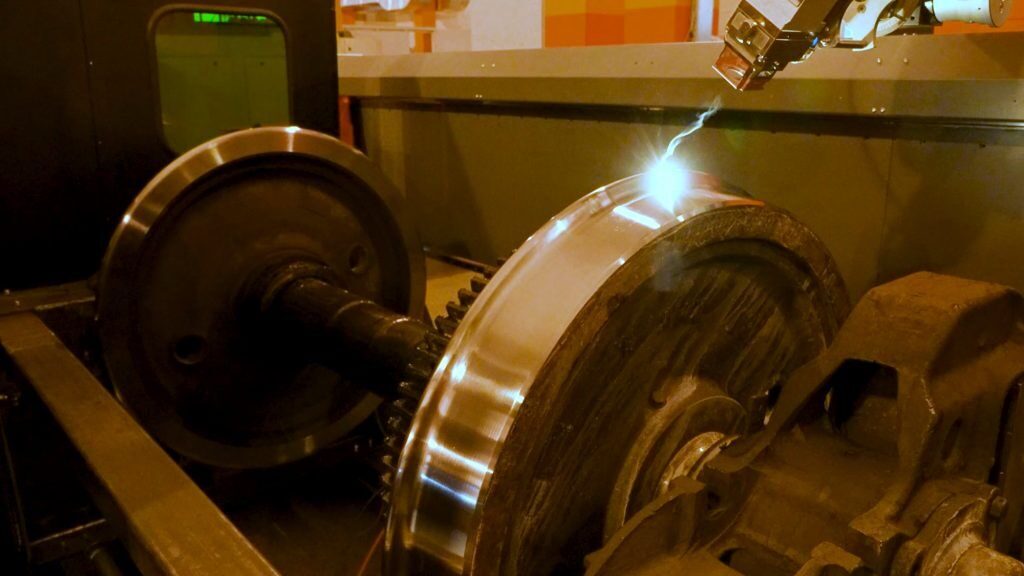

ЗАКАЛКА (ЛАЗЕРНОЕ ТЕРМОУПРОЧНЕНИЕ)

Локальность воздействия, возможность обработки внутренних и наружных поверхностей, стабильность и контроль параметров процесса, отсутствие необходимости последующей финишной обработки, мелкодисперсная структура, повышенная твёрдость, повышение механических свойств металла

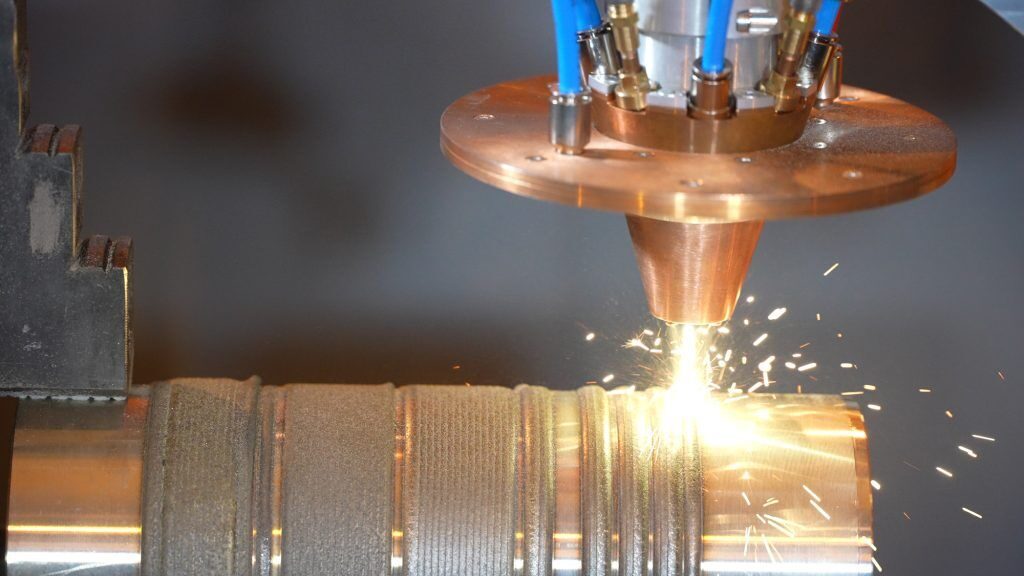

ЛАЗЕРНАЯ НАПЛАВКА

Возможна локальная обработка, высокая скорость нагрева и остывания наплавляемого слоя, стабильность высоты наплавляемого слоя

Комплектация Автоматизированной системы для лазерной обработки FL-CPM

Обзор универсальной системы лазерной обработки FL-CPM

БУКЛЕТ КОМПЛЕКС ЛАЗЕРНОЙ ОБРАБОТКИ FL CPM
